はじめに

先日、技術書典マーケットにて「入門GUI ーWebブラウザで作る本格インタラクションー」なる本を書いました。
React と SVG でバウンデイングボックスを作る章があり、SVG を使ったとこもない私も楽しむことのできる内容でした。

今回はせっかく学んだことがあったので Angular と SVG を使って Zoom / Drag and Drop ができる Grid を作ります。
要は node editor なんかでよく使われている拡大拡小できる方眼紙 を作ります。

先に作った stackblitz を貼っておきます。

stackblitz.com

Angular と SVG で Grid を描画する

今回は Angular Flex-Layout との組み合わせも試してみます。
Angular Flex-Layout 入門という記事にインストールから使い方までを書いていますので参考にしてください。

注意点としては Flex-Layout で囲むと svg は display: flex; 内の要素として振舞うことになりますが、その際には width と height を指定する必要があります。
そもそも viewBox のみを指定しておけばレスポンシブに振舞うので特別 Flex-Layout を利用する必要がなければそうすべきかもしれません。

<div fxLayout="column">
  <div fxLayout="row" fxFlex="500px" fxLayoutAlign="center center">
    <svg width="500" height="500" viewBox="250 250 500 500" #svgGrid>
      <defs>
        <pattern id="smallGrid" width="10" height="10" patternUnits="userSpaceOnUse">
          <path d="M 10 0 L 0 0 0 10" fill="none" stroke="gray" stroke-width="0.5"/>
        </pattern>
        <pattern id="grid" width="100" height="100" patternUnits="userSpaceOnUse">
          <rect width="100" height="100" fill="url(#smallGrid)"/>
          <path d="M 100 0 L 0 0 0 100" fill="none" stroke="gray" stroke-width="1"/>
        </pattern>
      </defs>
      <rect width="1001" height="1001" fill="url(#grid)" />
    </svg>
  </div>
</div>

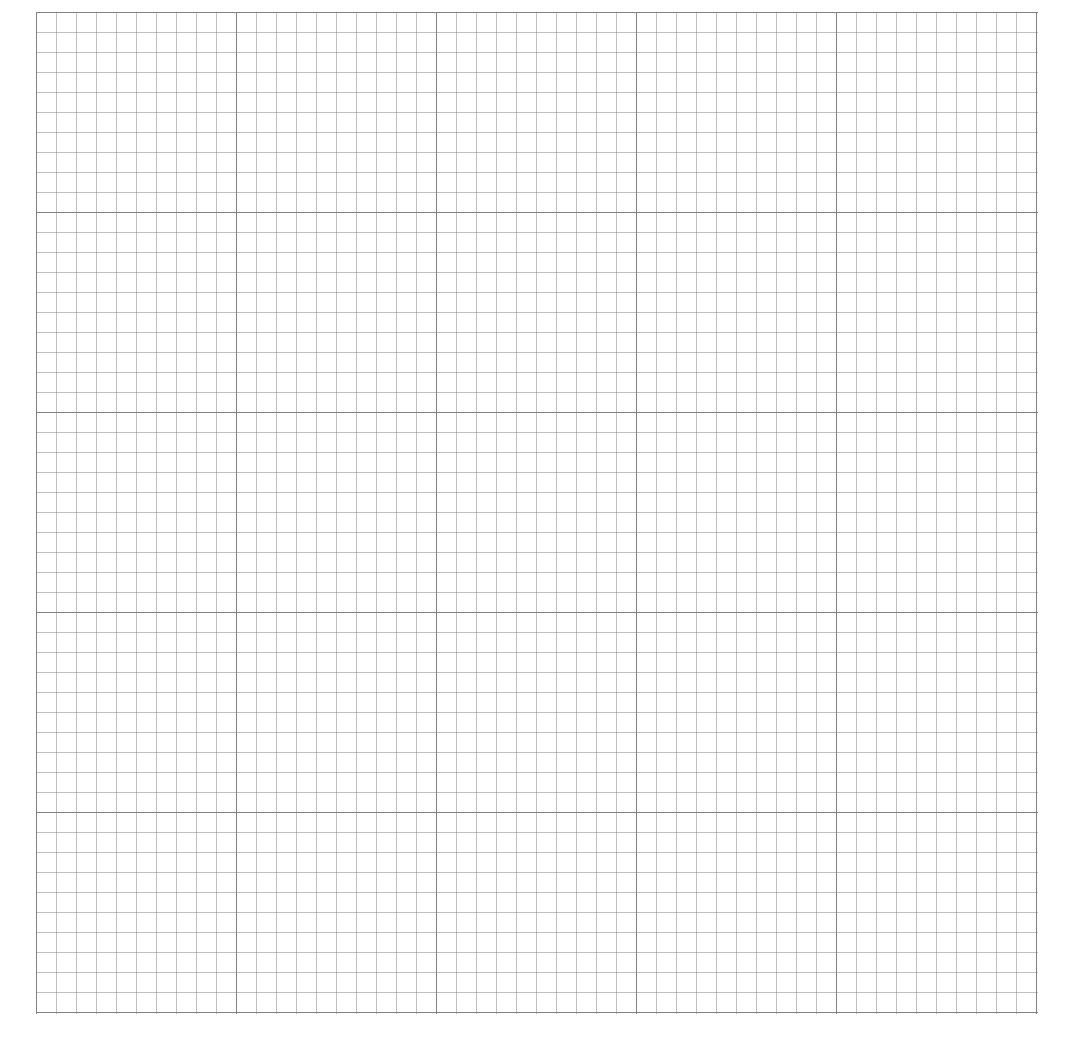

この時点で以下のような SVG のグリッドが描画されます。

rect として一番大きな外枠の四角を 1001 の大きさで描画し、中身をそれぞれ 100, 10 の大きさの四角で埋めています。
線の太さを少しずつ変えることで方眼紙っぽさ（？）を演出できていますね。

viewBox として viewBox="250 250 500 500" を指定し、1001 の大きさの四角内の中央 500 x 500 を 1:1 で描画しています。ここら辺は stackblitz のような使い捨て環境でいろいろいじって体感してください。

Angular と SVG で Grid を Drag できるようにする

次に Grid を Drag できるようにしてみます。
Drag は具体的には viewBox の表示位置 viewBox="x, y, 500, 500" の x と y を変えることで実現します。

html で Pointer Event を取得

まずは html 側で pointer Event を取得できるようにします。

<div fxLayout="column">
  <div fxLayout="row" fxFlex="500px" fxLayoutAlign="center center">

    <svg
      (pointerdown)="downHandleGrid($event)"
      (pointermove)="moveHandleGrid($event)"
      width="500"
      height="500"
      viewBox="250 250 500 500"
      #svgGrid>

      <defs>
        <pattern id="smallGrid" width="10" height="10" patternUnits="userSpaceOnUse">
          <path d="M 10 0 L 0 0 0 10" fill="none" stroke="gray" stroke-width="0.5"/>
        </pattern>
        <pattern id="grid" width="100" height="100" patternUnits="userSpaceOnUse">
          <rect width="100" height="100" fill="url(#smallGrid)"/>
          <path d="M 100 0 L 0 0 0 100" fill="none" stroke="gray" stroke-width="1"/>
        </pattern>
      </defs>
      <rect width="1001" height="1001" fill="url(#grid)" />
    </svg>

  </div>
</div>

typescript で Pointer Event を実装

typescript 側で各 Event に対する振る舞いを実装していきます。

PointerDown Event

PointerDown Event は downHandleGrid() としてドラッグが始まったことを isDraggingGrid に格納し、ドラッグが始まった座標を gridDownClientX / gridDownClientY に格納しています。

PointerMove Event

PointerMove Event は moveHandleGrid() としてドラッグが始まった座標からの差分を計算し viewBox の表示位置を変更しています。

PointerUp Event

PointerUp Event は document要素に対する HostListener として upHandle() を実装しています。
svg 要素外で PointerUp してもドラッグが終了したことを検知するためです。

import { Component, HostListener, ViewChild, ElementRef } from '@angular/core';
import { Point } from './interfaces/point';

@Component({
  selector: 'my-app',
  templateUrl: './app.component.html',
  styleUrls: [ './app.component.css' ]
})
export class AppComponent  {
  @ViewChild('svgGrid', { read: ElementRef }) svgGrid: ElementRef<SVGSVGElement>;

  isDraggingGrid = false;
  gridDownClientX: number;
  gridDownClientY: number;

  @HostListener( 'document:pointerup', [ '$event' ] )
  public upHandle(event: PointerEvent) {
    this.isDraggingGrid = false;
  }

  downHandleGrid(pointerEvent: PointerEvent) {
    this.isDraggingGrid = true;
    pointerEvent.preventDefault();
    this.gridDownClientX = pointerEvent.clientX;
    this.gridDownClientY = pointerEvent.clientY;
  }

  moveHandleGrid(pointerEvent: PointerEvent){
    if (this.isDraggingGrid ) {
      pointerEvent.preventDefault();
      const delta: Point = {
        x: pointerEvent.clientX - this.gridDownClientX,
        y: pointerEvent.clientY - this.gridDownClientY
      };
      this.gridDownClientX = pointerEvent.clientX;
      this.gridDownClientY = pointerEvent.clientY;
      this.updateViewBoxMin(delta.x, delta.y);
    }
  }

  updateViewBoxMin(dx: number, dy: number): void {
    const viewBoxList = this.svgGrid.nativeElement.getAttribute('viewBox').split(' ');
    viewBoxList[0] = '' + this.cutoffDragRange(parseInt(viewBoxList[0], 10) - dx);
    viewBoxList[1] = '' + this.cutoffDragRange(parseInt(viewBoxList[1], 10) - dy);
    const viewBox = viewBoxList.join(' ');
    this.svgGrid.nativeElement.setAttribute('viewBox', viewBox);
  }

  cutoffDragRange(draggingPoint: number): number{
    if (draggingPoint < 0) {
      return 0;
    } else if (draggingPoint > 501) {
      return 501;
    }
    return draggingPoint;
  }
}

これで SVG の Drag が実現できました。
要素数が重ならず少量であればとてもシンプルですね。

Angular と SVG で Grid を Zoom ができるようにする

次に Grid を Zoom ができるようにしてみます。
Zoom は具体的には viewBox の表示位置 viewBox="x, y, width, height" の width と height を変えることで実現します。

html で Wheel Event を取得

まずは html 側で Wheel Event を取得できるようにします。

<div fxLayout="column">
  <div fxLayout="row" fxFlex="500px" fxLayoutAlign="center center">

    <svg
      (pointerdown)="downHandleGrid($event)"
      (pointermove)="moveHandleGrid($event)"
      (wheel)="wheelHandleGrid($event)"
      width="500"
      height="500"
      viewBox="250 250 500 500"
      #svgGrid>

      <defs>
        <pattern id="smallGrid" width="10" height="10" patternUnits="userSpaceOnUse">
          <path d="M 10 0 L 0 0 0 10" fill="none" stroke="gray" stroke-width="0.5"/>
        </pattern>
        <pattern id="grid" width="100" height="100" patternUnits="userSpaceOnUse">
          <rect width="100" height="100" fill="url(#smallGrid)"/>
          <path d="M 100 0 L 0 0 0 100" fill="none" stroke="gray" stroke-width="1"/>
        </pattern>
      </defs>
      <rect width="1001" height="1001" fill="url(#grid)" />
    </svg>

  </div>
</div>

typescript で Pointer Event を実装

typescript 側で Pointer Event に対する振る舞いを実装していきます。

Wheel Event

Wheel Event は wheelHandleGrid() として WheelEvent の発生した座標と Zoom なのか Pan なのか (wheelEvent.deltaY が正負どちらか) を取得し this.scaleFactor = 1.02 という倍率で Zoom / Pan を行っています。

  wheelHandleGrid(wheelEvent: WheelEvent){
    wheelEvent.preventDefault();
    const position = this.getEventPosition(wheelEvent);
    const scale = Math.pow(this.scaleFactor, wheelEvent.deltaY < 0 ? 1 : -1);
    this.zoomAtPoint(position, this.svgGrid.nativeElement, scale);
  }

  getEventPosition(wheel: WheelEvent): Point {
    const point: Point = {x: 0, y: 0};
    if (wheel.offsetX) {
      point.x = wheel.offsetX;
      point.y = wheel.offsetY;
    } else {
      const { left, top } = (wheel.srcElement as Element ).getBoundingClientRect();
      point.x = wheel.clientX - left;
      point.y = wheel.clientY - top;
    }
    return point;
  }

  zoomAtPoint(point: Point, svg: SVGSVGElement, scale: number): void {
    const sx = point.x / svg.clientWidth;
    const sy = point.y / svg.clientHeight;
    const [minX, minY, width, height] = svg.getAttribute('viewBox')
      .split(' ')
      .map(s => parseFloat(s));
    const x = minX + width * sx;
    const y = minY + height * sy;
    const scaledMinX = this.cutoffScaledMin(x + scale * (minX - x));
    const scaledMinY = this.cutoffScaledMin(y + scale * (minY - y));
    const scaledWidth = this.cutoffScaledLength(width * scale);
    const scaledHeight = this.cutoffScaledLength(height * scale);
    const scaledViewBox = [scaledMinX, scaledMinY, scaledWidth, scaledHeight]
      .map(s => s.toFixed(2))
      .join(' ');
    svg.setAttribute('viewBox', scaledViewBox);
  }

  cutoffScaledMin(scaledMin: number): number{
    return scaledMin >= 0 ? scaledMin : 0;
  }
  cutoffScaledLength(length: number): number{
    return length <= 750 ? length : 750;
  }
